產品特點

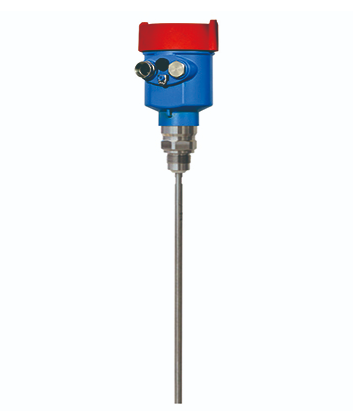

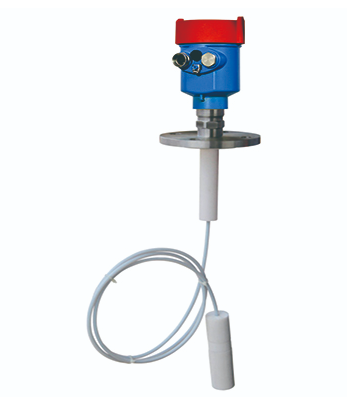

CN216-C導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來，反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。檢測到這個時間并通過儀表內部設置好的程序計算出距離信號并轉化為物位信號。
1.可以測量介電常數≥1.8的任何介質。
2.一般用于測量粘度≤500cst而且不容易產生粘附的介質。
3. 桿式雷達最大量程可以達到6米。
4.對蒸汽和泡沫有很強的穿透能力，測量不受影響。
5.泡沫較大的液體測量環境，應選擇單桿式導波雷達物位計測量。

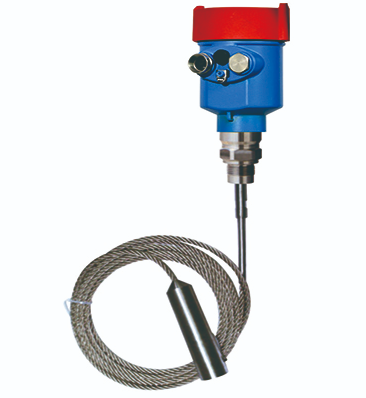

6.低介電常數液體液位及低介電常數輕質固體粉料位的測量可以使用雙纜式雷達物位計。
產品優勢
1. 介電常數比較小的液體及輕質固體粉料可以采用雙纜式測量方式，以保障良好的準確測量。
2.可以測量介電常數≥1.6的任何介質。
3.一般用于測量粘度≤500cst而且不容易產生粘附的介質。
4.雙纜式雷達物位計最大量程可以達到30米。
技術參數
適用介質： | 液體，固體粉料 |
應 用： | 液體及固體粉狀測量， 復雜過程條件 |
防爆認證： | Exia IIC T6 Ga/ Exd ia IIC T6 Gb |
測量范圍： | 液體30m，固體15米 |
頻 率： | 500MHz-1.8GHz |
天 線： | 單纜或單桿式天線 |
測量精度： | ±3mm |
過程溫度： | （-40～250）℃ |
過程壓力： | （-0.1～4）MPa |
信號輸出： | （4～20）mA/HART |
現場顯示： | 四位LCD |
電 源： | 兩線制（DC24V）/四線制（DC24V/AC220V） |
外 殼： | 鋁 |
過程連接： | 螺紋/法蘭（選配） |
使用注意事項
1.盡量遠離出料口和進料口。
2.金屬罐在整個量程范圍內不碰罐壁及罐底。
3. 建議安裝在料倉直徑的1/4或1/6處，與罐
4.壁的最小距離為測量范圍的1/10。
5.纜式或桿式探頭離罐壁最小距離≥300mm。
6.探頭底部距罐底≥30mm。
7. 探頭距罐內障礙物最小距離≥200mm。
8.如果容器底部是錐型的，可以安裝罐頂中央。
