產品特點

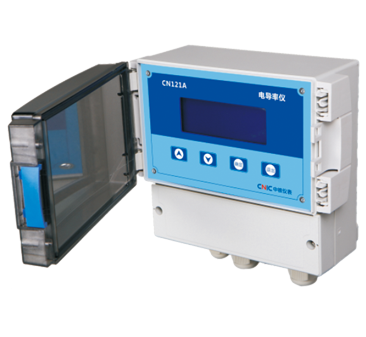

CN121－A是我公司新一代全中文微機型高檔儀表，具有全中文顯示、中文菜單式操作、全智能、多功能、測量性能高、環境適應性強等特點。可廣泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中電導率值的連續監測。
全智能化：CN121中文在線電導率儀采用高精度AD轉換和單片機微處理技術，能完成電導率測量、溫度測量、溫度自動補償、量程自動轉換、儀表自檢等多種功能。
高可靠性：元器件集成到一塊線路板上, 沒有了復雜的功能開關、調節旋鈕和電位器。
抗干擾能力強：電流輸出采用光電耦合隔離技術，抗干擾能力強，實現遠傳。具有良好的電磁兼容性。
防水防塵設計：防護等級IP65，適宜戶外使用。
25℃折算：對當前溫度下的電導率值進行25℃折算，實現了顯示25℃時的電導率值，特別適合電廠多種水質的測量。
自動量程轉換：在電極所覆蓋的測量范圍內實現量程自動轉換。
RS485通訊接口：標準MODBUS通訊協議，可方便聯入計算機進行監測和通訊。
相敏檢波：消除導線對電導率測量的影響。
自動轉換測量頻率：避免電極極化，提高測量精度。
全中文顯示,界面友好：采用高分辨度的點陣圖型液晶顯示模塊,所有的數據、狀態和操作提示都是中文顯示,完全沒有廠家自己定義的符號或代碼。
簡單的菜單結構，文本式的人表對話：與傳統的儀表相比,CN121-A功能增加了很多,由于采用了分門別類的菜單結構,類似微機的操作方法,使用起來更清晰、方便。不必記憶操作步驟和操作順序,可以不用說明書,按照屏幕上的提示就可操作。
多參數同時顯示：在一屏上同時顯示電導率、輸出電流、溫度、時間和狀態。主顯示以10x10mm規格顯示電導率值：醒目、可視距離遠;6個副顯示以5x5的規格顯示輸出電流、溫度、狀態、星期、年月日和時分秒等,以滿足用戶的不同使用習慣和提供二次表的時間基準。
(超)純水的自動補償：對于超純水,實現了顯示25℃時的電導率自動溫度補償。
歷史曲線和數字記錄儀功能：二次表根據記錄間隔自動存儲一次電導率和溫度的測量數據,。在一屏上同時提供"歷史曲線"顯示和"定時定點"查詢兩種方式,"歷史曲線"從總體上反映水質的變化趨勢和過程,有利于發現問題和解決問題。"定時定點"功能將得到特定點、特定時間的被測電導率。
數字時鐘功能：顯示當前的時間,為數字記錄儀功能提供時間基準。
背光功能：可在光線昏暗或徹底沒光亮的環境下使用，根據溫度變化，自動調節（也可人工調節）對比度到最清晰，以符合個人的習慣。
防程序飛死：看門狗程序確保儀表不會死機，這是在線式儀表的基本要求。
輸出電流設置與檢查功能：手動電流源功能,可檢查和任意設定輸出電流值,方便檢測記錄儀和下位機。
軟件設定電流輸出方式：軟件選擇是0～20mA或4～20mA輸出, 而不需用戶撥任何開關。
產品優勢
溫度補償
被測溶液電導率值受溫度變化的影響較大，要依據電導率值分析被測溶液，需進行溫度補償，換算成基準溫度下的數值才具有應用意義。在參數設置時，當在“水質”項目里選擇“超純水” 時，儀表按表內已預設好的電導率溫度系數進行溫度補償，把電導率值自動折算成25℃（我國電力系統基準溫度）下的數值并顯示出來。若選“普通水” 時，用戶還需在“溫度系數”項目里設置電導率溫度系數值，儀表則按用戶設置的電導率的溫度系數進行溫度補償，把電導率值自動折算成“補償溫度”下的數值并顯示出來。一般地，在0～50℃范圍內，鹽類溶液的電導率溫度系數平均值為2.3%℃-1；酸類溶液的電導率溫度系數平均值為1.6%℃-1；堿類溶液的電導率溫度系數平均值為1.9%℃-1。本表出廠設置為普通水，普通水溫度系數設為2.00%，普通水溫度系數設置范圍是0～10％℃-1。若用戶把“普通水溫度系數”項目的值設為0.00%，則本表不進行溫度補償，顯示的電導率值為當前溫度下的數值。
動態補償
靜止液體與流動溶液的電導率值可能存在一定的誤差，此時可以設置該值對誤差進行修正。當電極使用過一段時間后，電極常數可能會有一些變化，此時所測量的電導率值也會有誤差，利用動態補償功能可以對誤差進行修正。
報警滯后撤消
儀器報警繼電器的觸點是給用戶聯接相應的控制電器（如電磁閥等），以組成控制系統時使用的。為了避免在報警點附近繼電器觸點產生抖動現象，二次表里采用滯后撤消的方法。達到預設的報警上（下）限時，繼電器立即閉合，顯示屏上狀態提示行閃爍顯示“高（低）限報警！”，但當電導率值回落（回升）到報警上（下）限時，報警不會立即撤消，要等到再繼續下降（上升）一個Δ電導（此值即為回差，回差值根據現場情況設置）值時，才消除報警。
記錄儀功能
儀表具有數字式記錄儀功能，在同一屏上同時實現：歷史曲線顯示和特定點、特定時間的電導值查詢。存儲間隔時間用戶可以設置（1-60分鐘），通過此菜單可以查詢每一點的電導值和所對應的時間，也可以指定時間查詢?！皻v史曲線”從總體上反映水質的變化趨勢和過程，很利于發現問題和解決問題?！岸〞r(shí)定點”將得到特定點、特定時間的具體被測電導值。
儀表外殼采用FIBOX公司的聚碳酸脂密封箱殼體，獨立分開的二個端子接線艙室，符合美國電氣制造商協會(NEMA)標準250-1991,電氣設備的外殼等級NEMA-4X；

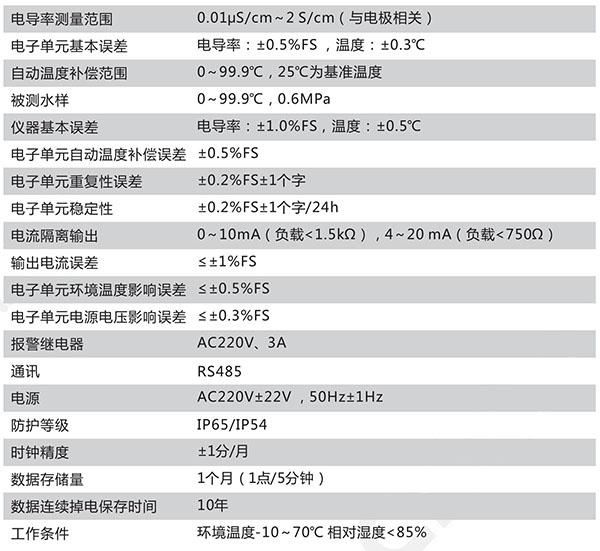

技術參數
使用注意事項
1、控制器維護主要是對控制器進行清潔，檢查外觀及線纜有無破損。控制器為電子設備，不合適的使用環境可能造成變送器損壞。
a.儀表處于60℃以上的環境中使用，會造成儀表?yè)p壞。
b.不正確的電源或者電源波動會造成儀表?yè)p壞。
c.儀表被碰撞或跌落會造成儀表?yè)p壞。
d.潮濕、腐蝕與空氣污染會造成儀表?yè)p壞。
控制器清潔：保證控制器蓋關緊，使用干凈的濕抹布擦試控制器外部。
控制器檢查：定期檢查儀表工作狀態是否正常，定期檢查面板及端子、開關、按鍵等是否臟污，必要時清潔、吹掃干凈。
2、電導池需及時清洗污物。用50%的溫?zé)嵯礈靹┣逑矗▽?duì)粘著力強的污物可用2%的鹽酸或5%的硝酸溶液浸泡清洗），用尼龍毛刷刷洗，再用蒸餾水反復淋洗干凈電極的內外表面，切記用手觸摸電極。
3、啟動電源后,儀器應有顯示,若無顯示或顯示不正常,應馬上關閉電源,檢查電源是否正常和保險絲是否完好。
4、電極的引線和二次表后部的聯接插頭不能弄濕,否則將測不準。
5、高純水被盛入容器后應迅速測量。因?yàn)榭諝庵械腃O2會不斷地溶于水樣生成導電較強的碳酸根離子,電導率會不斷的上升,測得的數據不準。
6、被測溶液的容器必須清潔,不得有離子沾污。
7、電極的不正確使用常引起儀器工作不正常。在安裝電極時，應使電極完全浸入溶液中。
